变频无线发射机系统电路设计

  电路为宽带直接变频发射机模拟部分的完整实施方案(模拟基带输入、RF输出)。通过使用锁相环(PLL)和宽带集成电压控制振荡器(VCO),本电路支持500MHz至4.4GHz范围内的RF频率。PLL中的本振(LO)执行谐波滤波,确保提供出色的正交精度、边带抑制和低误差矢量幅度(EVM)。低噪声、低压差调节器(LDO)确保电源管理方案对相位噪声和EVM没有不利影响。这种器件组合可以提供500MHz至4.4GHz频率范围内业界领先的直接变频发射机性能。

图1:直接变频发射机(原理示意图:未显示所有连接和去耦)。



图2:CN-0285直接变频发射机评估板。

  电路描述

  图1所示电路使用完全集成的小数N分频PLL ICADF4351和宽带发射调制器ADL5375.ADF4351向发射正交调制器ADL5375提供LO信号,后者将模拟I/Q信号上变频为RF信号。两个器件共同提供宽带基带I/Q至RF发射解决方案。ADF4351采用超低噪声3.3VADP150调节器供电,以实现最佳LO相位噪声性能。 ADL5375则采用5VADP3334LDO供电。ADP150 LDO的输出电压噪声仅为9μVrms,有助于优化VCO相位噪声并减少VCO推压的影响(等效于电源抑制)。

  需要对ADF4351 RF输出进行滤波,以衰减谐波水平,使ADL5375正交产生模块的误差最小。依据测量和仿真得知,奇次谐波对正交误差的贡献大于偶次谐波;如果将奇次谐波衰减至?30dBc以下,则可以实现?40dBc或更好的边带抑制性能。ADF4351数据手册给出了其二次谐波(2H)和三次谐波(3H)水平,如表 1所示。为使三次谐波低于-30dBc,大约需要衰减20dB.

表1:ADF4351 RF输出谐波水平(未经滤波)。

  本电路提供四种不同的滤波器选项,以适应四个不同的频段。这些滤波器设计采用100Ω差分输入(ADF4351 RF输出经适当匹配)以及50Ω差分输出(ADL5375 LOIN差分阻抗)。并采用切比雪夫响应,以获得最佳滤波器滚降,但通道纹波会增多。滤波器原理图如图3所示。这种拓扑结构十分灵活,既可以使用全差分滤波器,使器件数量最少,也可以对各路输出使用一个单端滤波器,或者综合运用以上二者。我们发现,对于较高频率(》2GHz),两个单端滤波器的串联电感值是全差分滤波器电感值的两倍,因而器件寄生效应的影响得以减小,可提供最佳性能。对于较低频率(《2GHz),全差分滤波器足以满足需要。

图3:ADF4351 RF输出滤波器原理图。

  ADF4351输出匹配包括ZBIAS上拉电阻,电源节点的去耦电容也起到一定的作用。为实现宽带匹配,建议使用阻性负载(ZBIAS=50Ω),或者将一个阻性负载与ZBIAS的电抗性负载并联。后者提供的输出功率稍高,具体取决于所选的电感。

  可以将并联电阻作为差分元件(即100Ω)放置在C1c位置上,以最大程度减少电路板占位空间(见表2中的B型滤波器)。将滤波器设计成截止频率约为目标频段中最高频率的1.2至1.5倍。该截止频率允许设计留有一定余量,因为通常截止频率会由于寄生效应而低于设计值。印刷电路板(PCB)寄生效应可以在电磁(EM)仿真工具中进行仿真,以提高精度。

表2:ADF4351 RF输出滤波器元件值(DNI=不插入)。

  从表2可以看出,在1250MHz以下的较低频率时,需要一个五阶滤波器。对于1.25GHz至2.8GHz的频率,三阶滤波器便足够。对于2.8GHz以上的频率,由于此时谐波水平非常低,足以满足边带抑制要求,因此无需滤波。

图4:B型滤波器的边带抑制(850MHz至2450MHz)。

图5:EVM图。

  对于使用B型滤波器(800MHz至2,400MHz)的电路,其边带抑制性能与频率的关系如图4所示。此次扫描的测试条件如下:基带I/Q幅度=1Vp-p差分正弦波与500mV(ADL5375-05)直流偏置正交。基带I/Q频率(fBB)=1MHz.EVM衡量数字发射机或接收机的性能质量,反映幅度和相位误差所导致的实际星座点与理想位置的偏差(见图5)。表3给出了有滤波器和无滤波器两种情况下的EVM测量结果。本例中,基带I/Q信号是利用3GPP测试模型4,使用Rhode & Schwarz AMIQ I/Q调制发生器,通过差分I和Q模拟输出产生。

表3:单载波W-CDMA复合EVM结果:ADF4351 RF输出端有滤波器和无滤波器两种情况对比(根据3GPP规范测试模型4测量)。

  另外还使用了B型滤波器。图6为EVM测试设置的框图。为了进行比较,还测量了 ADF4350.ADF4351由于带内PLL噪声性能改善产生较低的EVM可参见表3.其他改善EVM的因素有:ADF4351较低的鉴频鉴相器(PFD)杂散水平。

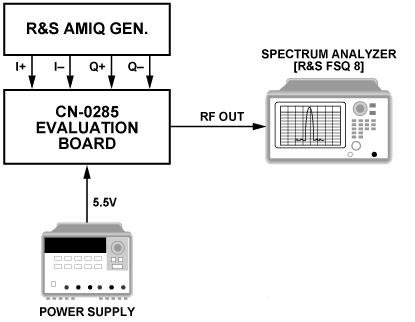

图6:EVM测量设置(原理示意图)。

  以差分方式驱动ADL5375 LO输入,除了可以改善边带抑制和EVM之外,还具有性能优势。与单端LO驱动相比,这一优势提高了调制器输出OIP2性能2dB至5dB.请注意,多数外部VCO仅提供单端输出,因此ADF4351采用差分输出优于使用外部VCO.图7显示使用850MHz至2450MHz滤波器(B型滤波器)的边带抑制结果。

图7:850MHz至2450MHz、B型滤波器的边带抑制结果。

  常见变化

  当单个滤波器无法完成所需的宽带操作时,可以使用ADF4351的辅助输出,在两种类型的滤波器之间切换(见图8)。使用一个RF双刀四掷开关(DP4T)选择滤波器1或滤波器2的差分输出。

图8:利用ADF4351的主输出和辅助输出实现滤波器切换的应用图。
