参考文档SPRUFN3C

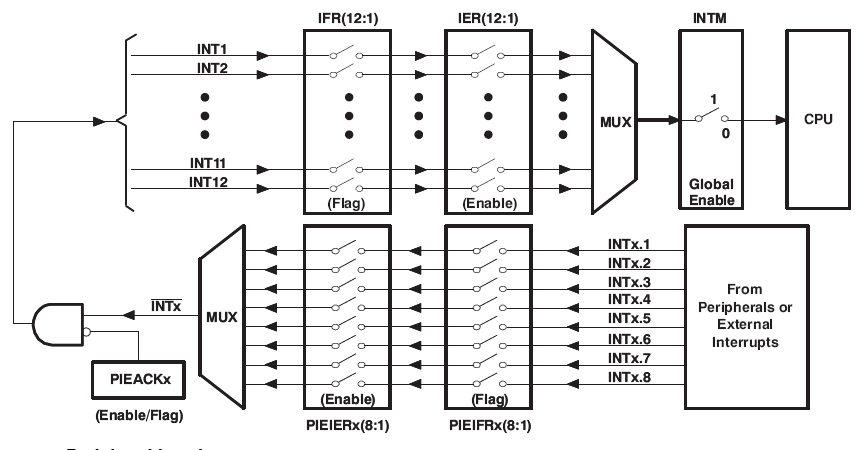

外设中断示意图:

外设级：

当一个外设发生了一个中断，特定的外设寄存器中相应的中断标志位（IF）就会置位。如果相应的中断使能位被设置，外设就会向PIE控制器产生一个中断请求。如果中断在外设级没有被使能，IF位仍然保持置1状态直到被软件清除。如果中断之后使能，IF位仍然是1，中断请求将会被PIE响应。

外设寄存器的中断标志应该被手动清除。

PIE级：

PIE把 8个外设和外中断多路复用为一个CPU中断。这些中断被分为12组。同一组的中断复用一个CPU中断。例如：PIE组1复用CPU中断1（INT1），PIE组12复用CPU中断12（INT12）。连接到CPU其余的中断的中断源是没有被复用的，PIE直接将请求传递到CPU。

对于复用的中断源，每个中断组的PIE块中有相应的标志寄存器（PIEIFRx）和使能寄存器（PIEIERx）（X = PIE组1 - PIE组12）。组内的每个位，称为y，对应于一个8路复用的中断，因此PIEIFRx.y 和PIEIERx.y （y =1-8）对应于中断PIE组X（X= 1〜12）。另外，每个PIE中断组都有一个中断答应位。

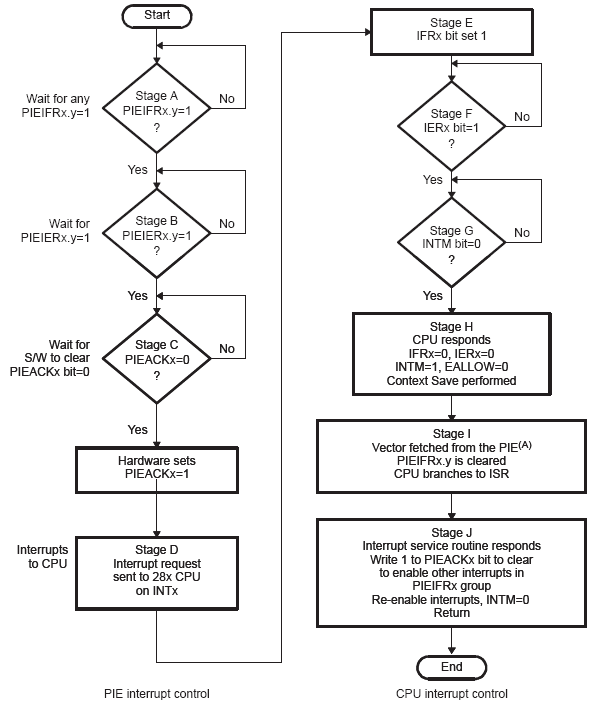

当有向PIE控制器的请求时，相应的PIE中断标志（PIEIFRx.y）就会置1，如果PIE中断使能位(PIEIERx.y)被设置，PIE控制器就会检查相应的PIEACKx位，确认CPU是否为中断做好准备。如果PIEACKx位已被清除，PIE就会向CPU发送一个中断请求。如果PIEACKx位被置位，PIE等到它别清除，再发送INTx的请求。

CPU级：

当请求被发送到CPU，CPU级相应的与INTx的中断标志位(IFR)被置位，一旦在IFR的标志被设定后，相应的中断不会被服务，直到是但设置了CPU的中断使能寄存器（IER）或调试中断使能寄存器（DBGIER）和全局中断屏蔽位（INTM）。

外中断配置步骤：

1. 编写中断服务函数

2. 把中断服务函数地址赋值到的中断矢量表。

3. 使能或者除能上拉电阻（GPxPUD）。

ePWM模式默认除能，其他功能默认使能。模拟IO没有上拉电阻。

4. 选择引脚功能（GPxMUXn）。

5. 如果是数字IO的话，选择方向（GPxDIR）。

6. 输入采样设置（GPxCTRL、 GPxQSELn）。

7. 把相应的GPIO作为XINTn（n=1-3）中断源GPIOxINTnSEL

8. 选择低功耗模式下的唤醒输入引脚（GPIOLPMSEL）。

9. 设置触发方式（xINTnCR）。

10. 使能XINTn中断（外设级使能）。（xINTnCR）

11. 使能PIE。（PIECTRL）

12.在PIE中使能该中断（PIE级使能）。（PIEIERn）

13. 在IER中使能该组的中断（CPU级使能）。

14. 总中断使能。

15.在中断服务函数中要清除中断应答位

程序设计：

按键GPIO12触发外中断，在中断服务函数中翻转IO。

程序：

程序：

/*********************************************

标题：INT_test.c

软件平台：CCS v5.2

硬件平台：C2000 LaunchPad

主频：60M

描述：练习外中断，测试按键

基于2802x C/C++ Header Files V1.26

author：小船

data：2012-09-25

As supplied, this project is configured for "boot to SARAM"

operation. The 2802x Boot Modetable is shown below.

$Boot_Table

While an emulator is connected to your device, the TRSTn pin = 1,

which sets the device into EMU_BOOT boot mode. In this mode, the

peripheral boot modes are as follows:

Boot Mode: EMU_KEY EMU_BMODE

(0xD00) (0xD01)

---------------------------------------

Wait !=0x55AA X

I/O 0x55AA 0x0000

SCI 0x55AA 0x0001

Wait 0x55AA 0x0002

Get_Mode 0x55AA 0x0003

SPI 0x55AA 0x0004

I2C 0x55AA 0x0005

OTP 0x55AA 0x0006

Wait 0x55AA 0x0007

Wait 0x55AA 0x0008

SARAM 0x55AA 0x000A <-- "Boot to SARAM"

Flash 0x55AA 0x000B

Wait 0x55AA Other

Write EMU_KEY to 0xD00 and EMU_BMODE to 0xD01 via the debugger

according to the Boot Mode Table above. Build/Load project,

Reset the device, and Run example

$End_Boot_Table

**********************************************/

#include"DSP28x_Project.h" // Device Headerfile and Examples Include File

#include"LEDs.h"

interruptvoidKey_On(void);

void main(void)

{

// Step 1. Initialize SystemControl:

// PLL, WatchDog, enablePeripheral Clocks

// This example function is foundin the DSP2802x_SysCtrl.c file.

InitSysCtrl();

// Step 2. Initalize GPIO:

// This example function is foundin the DSP2802x_Gpio.c file and

// illustrates how to set the GPIOto it's default state.

// InitGpio(); // Skipped for this example

// Step 3. Clear all interruptsand initialize PIE vector table:

// Disable CPU interrupts

DINT;

// Initialize PIE controlregisters to their default state.

// The default state is all PIEinterrupts disabled and flags

// are cleared.

// This function is found in theDSP2802x_PieCtrl.c file.

InitPieCtrl();

// Disable CPU interrupts andclear all CPU interrupt flags:

IER = 0x0000;

IFR = 0x0000;

// Initialize the PIE vector tablewith pointers to the shell Interrupt

// Service Routines (ISR).

// This will populate the entiretable, even if the interrupt

// is not used in thisexample. This is useful for debugpurposes.

// The shell ISR routines arefound in DSP2802x_DefaultIsr.c.

// This function is found inDSP2802x_PieVect.c.

InitPieVectTable();

// Step 4. Initialize all theDevice Peripherals:

// This function is found inDSP2802x_InitPeripherals.c

// InitPeripherals(); // Notrequired for this example

// Step 5. User specific code:

EALLOW;

PieVectTable.XINT1= &Key_On;

GpioCtrlRegs.GPAPUD.bit.GPIO12 = 0; //除能上拉电阻

GpioCtrlRegs.GPAMUX1.bit.GPIO12 = 0; //GPIO12

GpioCtrlRegs.GPADIR.bit.GPIO12 = 0; //输入

GpioCtrlRegs.GPAQSEL1.bit.GPIO12 = 2; // 6 samples

GpioCtrlRegs.GPACTRL.bit.QUALPRD1 = 0xff;//采样周期为510*Tsysclk，窗口宽度为5*510*Tsysclk=2550/60M=42.5us

GpioIntRegs.GPIOXINT1SEL.bit.GPIOSEL = 12; //GPIO12作为xint1的中断源

EDIS;

XIntruptRegs.XINT1CR.bit.POLARITY = 1; //上升沿触发中断

XIntruptRegs.XINT1CR.bit.ENABLE = 1; //外中断1使能

EALLOW;

PieCtrlRegs.PIECTRL.bit.ENPIE = 1; //使能PIE

PieCtrlRegs.PIEIER1.bit.INTx4 = 1; //使能int1.4

IER |= 0x0001;//使能int1

EINT;

EDIS;

LEDs_init();

while(1)

{

};

}

interruptvoidKey_On(void)

{

LED_toggle(LED0);

PieCtrlRegs.PIEACK.all = PIEACK_GROUP1;

}

//=========================================================================
