手把手教你制作STC系列单片机串口ISP下载线【图文】
时间:03-21 16:58 阅读:39691次
*温馨提示:点击图片可以放大观看高清大图
简介:手把手教你制作STC系列单片机串口ISP下载线
在我们教学和DIY过程中,避免不了会使用到51单片机,AT51单片机编程比较麻烦,而STC51单片机编程就相对简单了,无需专用编程器,只需将单片机的串口TTL转换为RS232电平即可和计算机对接,从而实现STC51单片机的编程,我们都知道MAX232芯片就是常用的电平转换芯片,下面我们就来手把手教你如何制作一个简易的STC系列单片机的程序下载器。

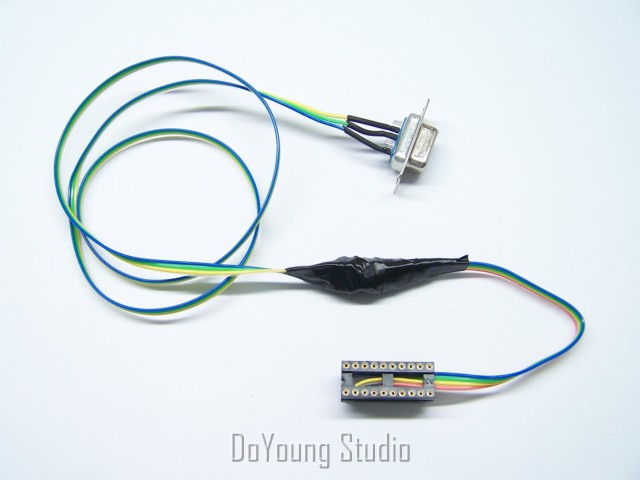

制作好的STC单片机编程器:(简单吧!)

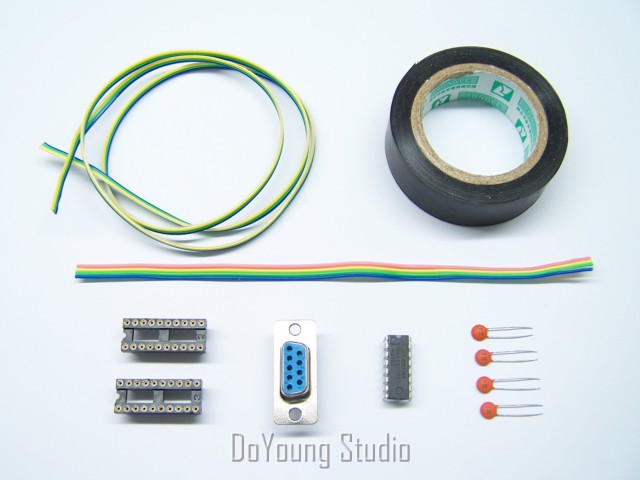

下图为所需的元器件和连接线等,先做好准备吧。
所需元器件和电路原理图如下,很简单的。
- 采用MAX232作为电平转换芯片 - 如需要为3V单片机下载可选用MAX3232宽工作电压芯片

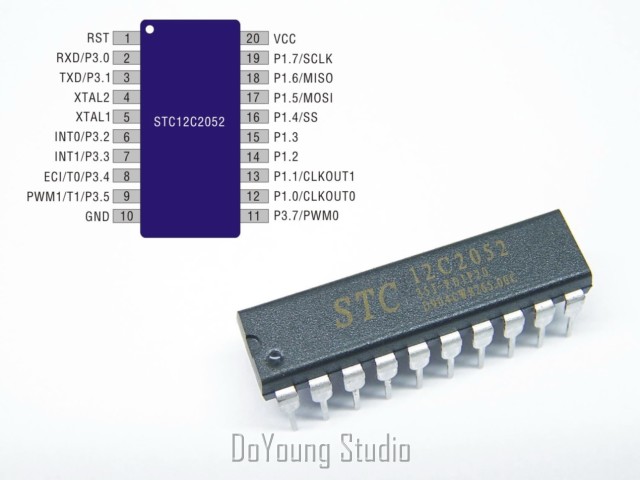

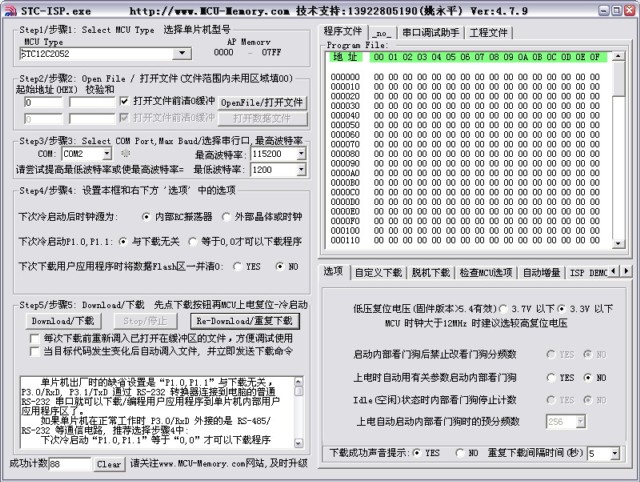

- 本下载线适合于所有STC系列单片机 现以STC12C2052为例

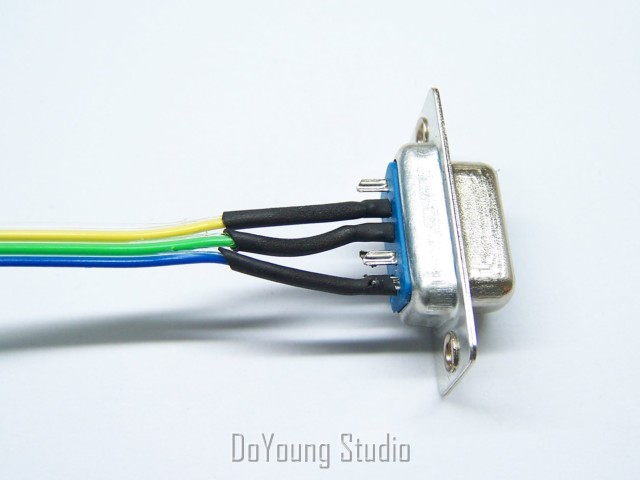

- 将DB9串口接头的2(TXD)、3(RXD)、5(GND)三端用排线引出

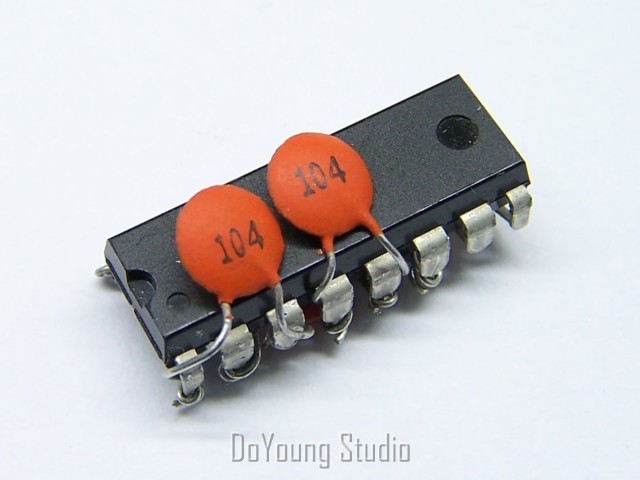

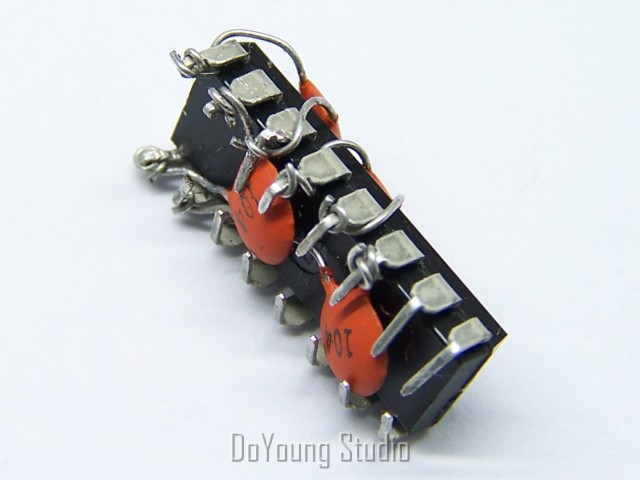

- 将0.1uF电容直接拴在MAX232芯片上并考虑好结构

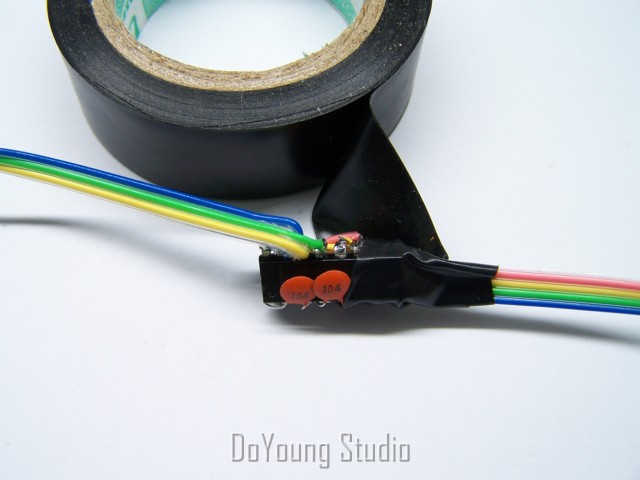

- 制作时注意防止短路 - 必要时可用绝缘胶带隔离

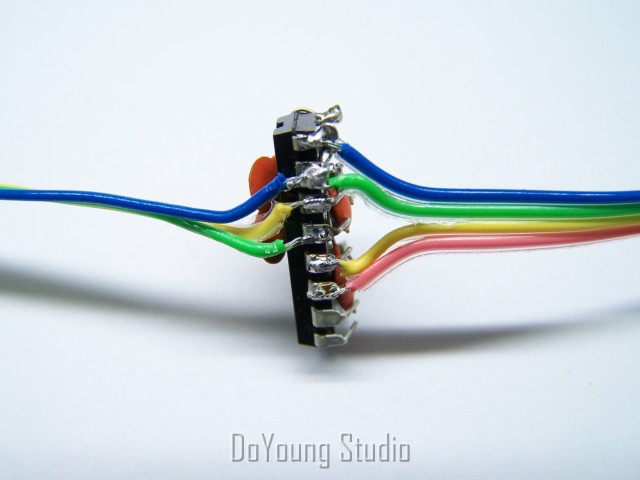

- 按电路原理图将电容和两端排线焊接在一起

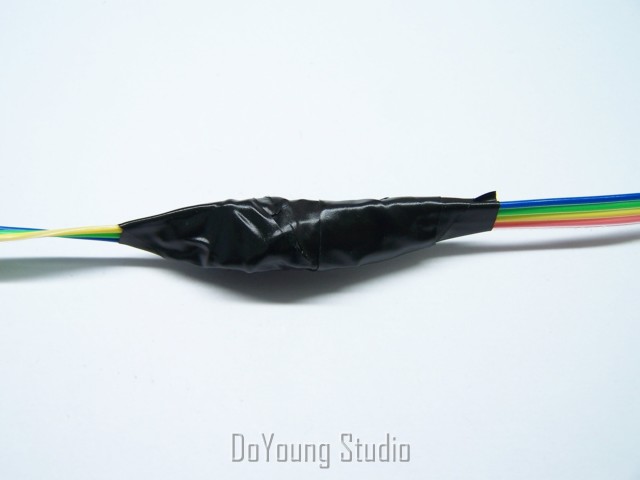

- 用热缩管或绝缘胶带将芯片包起来
- 最终形成线上转换器
- 最终形成线上转换器

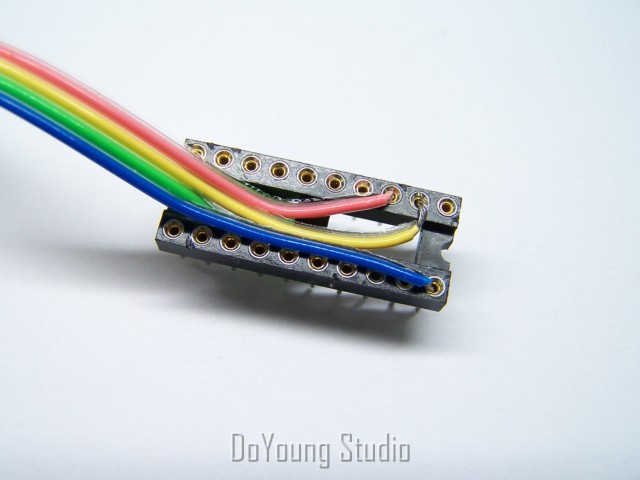

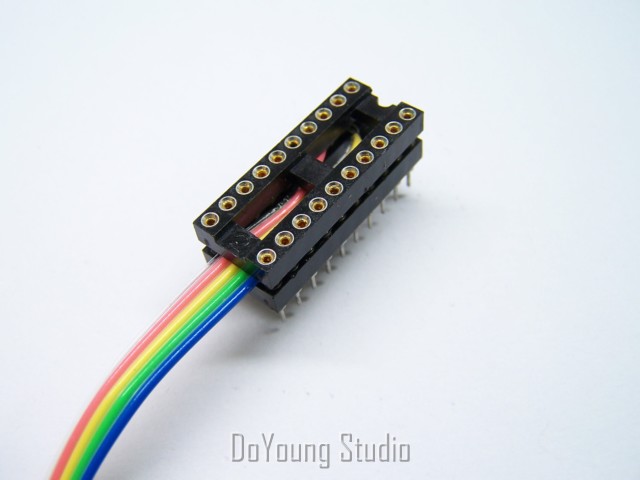

- 把另一个芯片座插入第一个芯片座上面

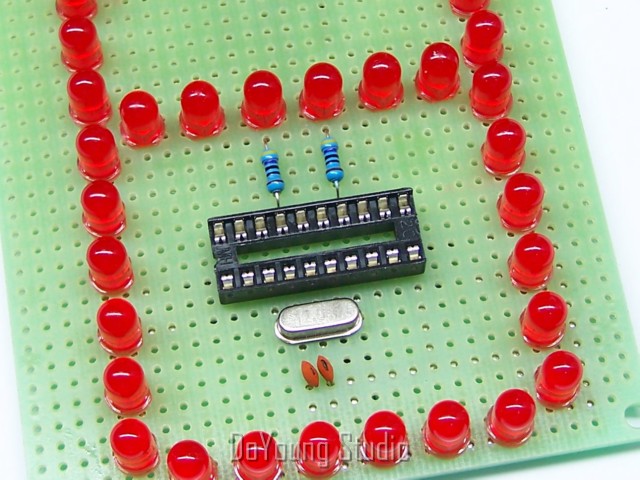

- 在单片机应用电路中都会留有单片机芯片座
- 串口ISP下载线可直接接入PC机的串口使用 - 串口ISP下载线需要应用电路提供电源
