传统工业液晶显示方案一般采用ARM结构[1]，即ARM响应用户操作的同时又驱动液晶显示屏，实现人机交互操作。随着工业液晶显示的不断提高，高分辨率显示屏应用于工业场合,传统ARM方案驱动高分辨率显示屏已力不从心，操作反应迟钝、刷屏速度慢、显示效果差等缺点暴露出来。为解决上述缺点，本文给出一种ARM+FPGA结构驱动高分辨率液晶显示设计方案。

1 方案设计及工作原理

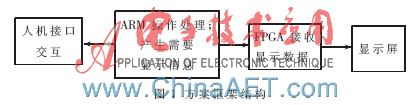

本文方案架构如图1所示，主要分为ARM操作处理和FPGA接收显示数据两大部分，其核心是用FPGA取代ARM内部显示缓冲区，提高ARM处理速度的同时，将ARM显示数据宽度由16 bit提升到32 bit，从整体上提升工业液晶显示器性能。

1.1 ARM操作处理

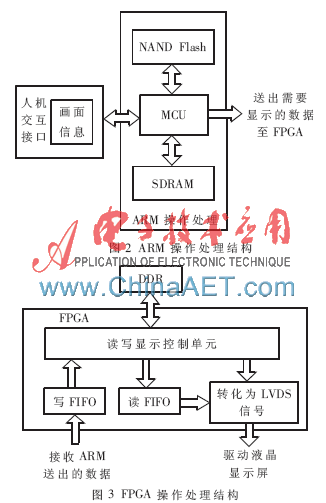

ARM操作处理结构如图2所示。画面信息通过人机交互接口和MCU下载到NAND Flash中,需要显示时，MCU将画面读出,根据要求送出需要显示的数据至FPGA。为达到高画质、刷屏速度快的效果，NAND Flash及SDRAM采用32 bit数据宽度的设计，MCU内部处理使用32 bit模式，需要显示的数据直接送出32 bit。

1.2 FPGA接收显示数据

FPGA操作处理结构如图3所示。FPGA主要完成以下任务：根据液晶显示时序产生读写显示控制部分；将接收的数据存储到DDR中；从DDR中读取需要显示的数据，将需要显示的数据转换为LVDS信号格式，输出驱动液晶显示屏。

1.2.1读写显示控制单元设计

根据液晶显示时序设计读写显示控制单元。各种液晶显示屏虽然时序有差异，但原理[2]相同,如图4所示，包括显示时钟DCLK、显示数据RGB_data、场频Vs、行频Hs、场消隐和行消隐，只要满足以上条件即可驱动显示屏。在行消隐期间将每行需要显示的数据从DDR中读取到读FIFO中用于该行的显示，完成每行的读操作后将写FIFO中数据存储到DDR中。

1.2.2 LVDS信号设计

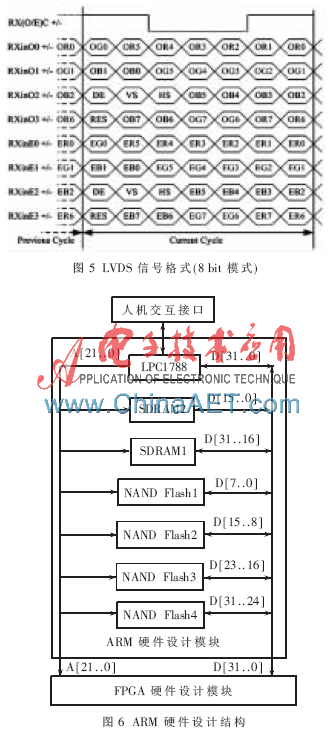

LVDS信号中传输的数据是按照LVDS信号格式排列显示的，LVDS信号设计就是将需要显示的RGB888数据、DE使能信号和时钟信号转换为图5所示的LVDS信号格式[3]。

2 硬件设计

硬件设计主要分为ARM硬件设计模块和FPGA硬件设计模块。

2.1 ARM硬件设计

ARM硬件设计部分主要由ARM芯片1788、4片8 bit NAND Flash存储芯片及两片16 bit SDRAM组成，如图6所示。LPC1788通过并口、串口或者USB接口接收画面信息，经过处理预先存储到NAND Flash中；根据用户需求再从NAND Flash中读取将要显示的画面信息,同时配合SDRAM操作,将需要显示的画面送至FPGA硬件设计模块，进行下一步驱动显示屏操作。

2.2 FPGA硬件模块设计

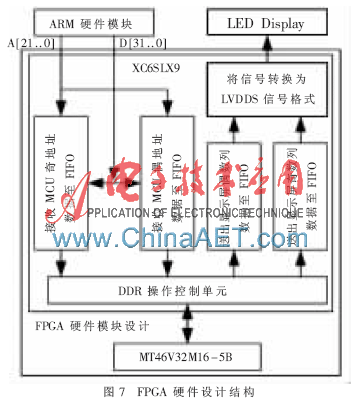

FPGA硬件设计模块主要由一片Xilinx公司的XC6SLX9芯片和一片镁光公司的MT46V32M16-5B组成，如图7所示。在XC6SLX9内部需要设计的硬件结构包括:接收LPC1788送出的需要显示的数据;从MT46V32M16-5B中读取显示数据转换至LVDS驱动显示屏。

为方便处理，保证系统稳定可靠，FPGA芯片XC6SLX9内部时钟资源分配如图8所示。外部时钟40 MHz输入到FPGA内部时钟锁相环,经设计分别输出200 MHz至MT46V32M16-5B；80 MHz至DDR操作控制单元、写FIFO的读时钟和读FIFO的写时钟；400 MHz至LVDS信号产生模块的同时，经7分频输出57.14 MHz至读FIFO中的读时钟。其中,写FIFO的写时钟来自LPC1788的MCU_CLK。

3 系统方案设计和整体显示效果测试

3.1系统方案设计要点及解决方法

FPGA程序时序逻辑基于Xilinx ISE软件提供的编程环境和相关资源[4],通过VHDL语言编写完成。结合系统特点，在进行时序逻辑设计时需要解决以下问题。

(1)ARM送出的显示数据是一种随机位置的像素点，所以在存储数据时只能是单个数据的存储，不能批量操作，否则会导致存取速度降低。

(2)高分辨率显示屏像素点一般在1 280×1 024以上，此类显示屏要求驱动数据是奇偶列数据分离驱动，即双路LVDS接口(见图5)。因此在实现LVDS数据接口操作时，就需要将显示的数据进行奇偶分离处理，同时送出至显示屏。

为解决上述问题，本方案采用双端口操作DDR控制器模块,即其中一个端口负责ARM送出奇地址数据的接收至DDR和奇地址显示屏数据的读取至读奇FIFO；同时，另一端口负责偶地址的存取并最终至读偶FIFO。在进行显示时,采用双路LVDS信号转换方式,同时送出LVDS信号驱动液晶显示屏。

3.2 系统方案硬件搭建

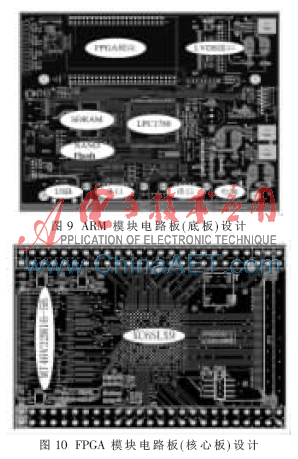

LCD液晶显示屏采用三星公司的LTM170ET01。系统采用ARM底板+FPGA核心板组合的方式实现，ARM模块电路板(底板)如图9所示，FPGA模块电路板(核心板)如图10所示。在图9中，上位机通过USB接口或者串口与ARM实现人机交互，ARM将需要显示的数据送至FPGA模块；FPGA将接收到的数据根据需要通过LVDS接口送出至LCD液晶显示屏。

3.3显示效果评测

传统ARM显示处理模式为16 bit，即RGB656结构。显示屏接口数据为RGB888结构,就需要将RGB565结构通过高位补低位的方式扩展到RGB888模式。而本文设计的数据接口为32 bit，即xRGB8888模式,实现了与显示屏接口的无损失对接,显示全彩无失真,如图11所示。

传统ARM方式既要响应用户操作,又要驱动显示屏,占用了ARM较多的资源。而本文采用ARM+FPGA结构,将显示部分由FPGA完成,节省了ARM资源的同时,提高了ARM的响应速度。

为了节约成本,将LVDS信号接口放在FPGA内部实现，省掉外部专用LVDS接口转换芯片，降低了产品硬件成本，提高了产品竞争力。
