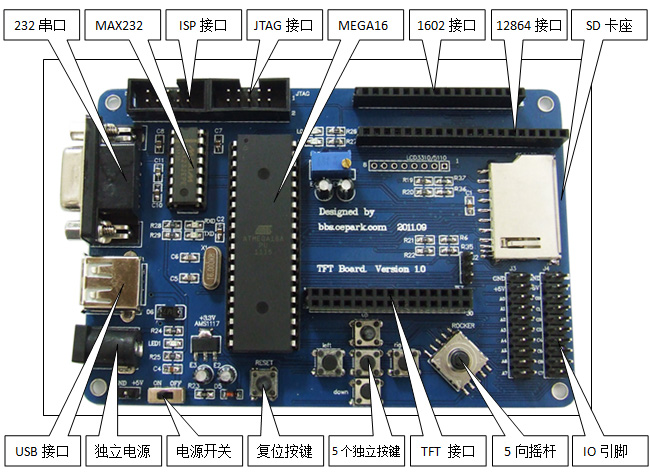

AVR最小系统液晶控制板功能图示

【产品概述】

AVR最小系统液晶控制板不仅仅只是一个简单的最小系统。本系统板除了具有包括ISP下载口、JTAG仿真接口、USB供电口、电源供电口，串口等项目开发过程中常用的接口之外。还精心设计了多种液晶彩屏控制接口，使得本系统板不仅仅可以作为一个简单的最小系统来使用，同时还是一个多功能的液晶控制板。

同时还添加了SD卡座，可以直接将数据存储在SD卡中，从SD卡中读取数据。当系统板作为液晶控制板使用时，将图片显示数据存放在SD卡中将会很大的节约主控芯片的内部存储空间。

本系统板除了拥有5个独立按键之外，还特意设计了一个5向摇杆按键。如果想要开发一个小游戏，2.2寸彩屏显示界面+灵活的5方向摇杆将是一个很不错的组合！

【硬件资源】

1. ATMEGA16A主控制芯片
2. MAX232串口控制芯片
3. IO引出口
4. 电源引出口
5. 标准ISP下载接口
6. 标准JTAG仿真接口
7. 串口通信接口
8. USB供电口
9. 独立电源供电口
10. 双向电源开关
11. 复位按键
12. 独立按键
13. 5方向摇杆
14. 1.8/2.2寸彩屏接口
15. SD卡卡座
16. LCD1602液晶接口
17. LCD12864液晶接口

【功能简介】

1. IO口全部引出，方便用户外接其他模块，做二次开发。
2. 板载ISP接口，支持ISP在线下载
3. 板载JTAG仿真接口，支持JTAG仿真器在线仿真调试。
4. 板载MAX232控制芯片以及串口座，可以方便的与PC机进行串口通信，不用再外接串口模块。
5. 板载5个独立按键，可以作为外部控制使用。
6. 板载一个5方向摇杆，可以控制上、下、左、右、中五个方向，功能可自定义。可作为游戏的控制杆。
7. 板载SD卡卡座，可直接接SD卡读写数据。
8. 板载LCD1602液晶接口，可以接LCD1602显示屏，实现1602液晶显示。
9. 板载LCD12864液晶接口，可以接LCD12864显示屏，实现12864液晶显示。
10. 板载1.8/2.2寸彩屏接口，可以实现彩屏显示，让显示画面更精彩。

【发货清单】

1. AVR-TFT系统板 一块
2. USB线 一根
3. 串口线 一根
4. 铜柱螺母 4对
5. 配套资料光盘 一张

更多单片机开发板详细介绍点击此链接查看 >>
