【产品概述】

产品名称：AVR M16实验开发板套件

产品型号：CEPARK-AVR V2.0

AVR单片机学习板专为AVR单片机初学者设计，主板采用ATMega16芯片为核心，板载资源丰富、布局合理、操作简单、性能稳定、该学习板的主要特点是：

★ 开发板不用看原理图，拿起元件就可以直接轻松焊好学习板

★ 带熔丝恢复功能，可以恢复由于熔丝烧写错误而被锁死的AVR芯片

★ 硬件设计模块划分清晰，原理明确，符合正常使用习惯;

★ 电路简单，安排了最常用最实用的功能电路，接口尽量不复用;

★ 无论是程序下载还是仿真调试，让您在学习中事半功倍，从而更快的学习和掌握AVR单片机;

★ 标准例程的基础上加配了综合程序，购买者可全方位体验代码的学习，更重要的是能了解产品开发的全过程实例;

★ 专业的技术论坛给大家提供学习交流的平台，技术专家对大家提供技术支持和问题解答

【功能简介】

1. 熔丝恢复模块：带熔丝回复功能，可以恢复由于熔丝少些错误而被锁死的AVR芯片。
2. DA转换实验：DA转换芯片TLC5615，可以进行DA转换实验。
3. LED驱动实验：可以方便的点亮或熄灭LED或做LED流水灯实验。
4. 独立键盘实验：4只独立键盘可以方便的学习最简单的按键实验，外部中断实验等
5. 4*4键盘实验：标准的矩阵键盘，学习更复杂的键盘识别技术和键盘扩展技术
6. 2*4位数码管显示实验：8位数码管动态扫描的驱动办法以及硬件原理。
7. 74HC595 SPI总线学习实验：方便了解和学习SPI总线编程技术。
8. LCD1602液晶显示器：应用最多的LCD之一，可以学习最基础的LCD驱动技术。
9. LCD128*64液晶显示器：方便学习大屏的LCD驱动和图形汉字显示等技术。
10. DS1302时钟芯片：可以制作万年历时钟，同时掌握相关时钟芯片的数据读取和数据存储的方法。
11. AT24C02实验：I2C存储芯片，可以学习到I2C总线时序和存储相关的技术。
12. 两路DS18B20：单总线通讯温度传感器，可以学习到单总线通讯的方法和温度数据处理。
13. AD实验：板载精密可调电阻，可以方便的学习AD转换实验。
14. 红外接收头：可以方便的接收红外遥控器发射的红外信号，对遥控编解码的知识进行学习。
15. 串口通讯：可以方便学习串口通讯技术，利用串口给电脑和有串口的相关设置进行通讯。
16. 蜂鸣器：可以学习单片机驱动蜂鸣器知识，同时可以学习驱动蜂鸣器演奏音乐。
17. PWM输出实验：可以把板上的接口引出做PWM的实验，学习和掌握AVR单片机输出PWM的技术。
18. 内部EEPROM实验：可以学习内部EEPROM的用法。
19. 片内看门狗：可以方便的学习到上电复位，掉电复位(BOD) 看门狗复位(WDT)等等。

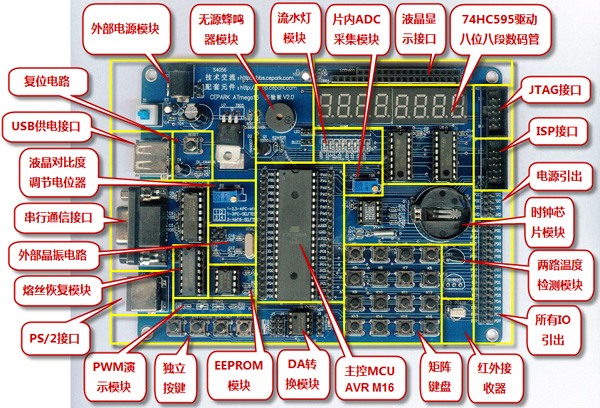

【硬件资源】

1. CPU核心板ATmega16，AVR单片机主芯片.
2. AT24C02，I2C总线器件，EEPROM数据存储器。
3. 74HC595，SPI总线器件，SPI总线并口扩展器件，8位移位寄存器（串行输入，3S并行锁存输出）。
4. 板载LCD128*64 对比度可调，方便调节LCD128*64的对比度。
5. 板载LCD1602 显示接口，可以方便显示英文和数字数据。
6. 板载LCD12864 显示接口，可以方便显示汉字和图形数据。
7. 板载RS232串口可以方便和外部的串口设备进行通讯。
8. 两路DS18B20数字温度计。
9. 板载JTAG接口，可以方便进行仿真调试。
10. 板载ISP接口，可以外接并口或USB-ISP下载器进行下载。
11. 4个独立按键，可以做独立按键实验,外部中断，外部计数等实验。
12. 4*4的矩阵键盘，可以方便学习矩阵实验。
13. 板载AD-PWM接口,指示灯，可以方便把这些引脚引到外面进行调试或扩展。
14. 板载复位按键，可以方便复位操作。
15. 板载USB接口，可以给主板供电。
16. 2个4位的 LED数码管，用于做电子时钟都实验。
17. 所有IO口全部引出，方便扩展实验及测试。
18. 8位LED发光二极管。
19. 1个红外一体化接收头。 1个无源蜂鸣器，用来做电子琴实验。
20. 5V稳压电源供电，除了USB可以供电外，另设置一路外接5V电源供电，适用更多场合。
21. 板载AD可调电阻，可以方便的做AD转换实验。
22. 板载保护电路，可以实现外部电源接反保护、短路保护、过流保护等。
23. DS1302，时钟芯片，还有独立电源，可以做时钟万年历实验。
24. 一个TLC5615,DA芯片，可方便做DA转换实验。
25. 具有强大的芯片自解锁功能，用芯片74HC04,让你锁死的AVR芯片，复活。

【发货清单】

1. CEPARK AVR Atmega16 学习板V2.0 1块（焊接，调试好）；
2. AVR Atmega16 芯片 1个 (板载)
3. DS18B20 温度传感器 1个 (板载已焊接)
4. 配套晶振 2个(可随意更换)
5. AVR USB-ASP下载器 1个
6. AVR JTAG 仿真器 1个
7. IDC10芯下载电缆 1根
8. LCD 1602 液晶 1个
9. USB线 1根
10. USB转串口线 1根；
11. 铜柱螺母 4对
12. 高档跳线帽10个
13. 配套资料光盘 1张
