ST ViPER122/222专为小功率电源优化



引言

如今,电源单元要求使用更精良的方法来提高性能,同时节能规范要求效率更高。面对这样的挑战,意法半导体VIPerPlus结合耐雪崩能力的功率部分和用于控制的先进PWM电路,提供了全面的功能及内置保护。用其设计的SMPS,不只能满足最严苛的节能规范,而且还具有高可靠性、灵活性以及最少的组件的优点。

输入标题





01

主要特性

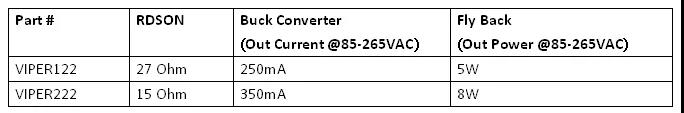

  • 集成带抗雪崩能力的730 V MOSFET

  • 带高压启动(730V)

  • PWM 电流型控制器

  •  450mA 漏极电流限制

  • 带频率抖动的定频工作(60kHz)

  • 集成误差放大器可用分压电阻直接反馈



02

主要应用





  • 250mA 输出电流的降压电路

  • 反激原边电阻分压反馈(6W@85-265VAC)

  • 带光耦的隔离反激(6W@85-265VAC)



03

主要优势



  • 很小的EMI滤波器得益于频率抖动

  • 待机功耗小于40mW@230VAC

  • 带短路和过温保护

  • 很少的无件,较少的PCB

  • 小型封装(SSO10)



04

应用范围



  • 家用电器

  • 智能家居

  • 智能表计
